Hier gehts in erster Linie um AMATEURFUNK, vor allem auch mit Oldtimer-Geräten. Der Inhalt wird laufend ergänzt und aktualisiert.

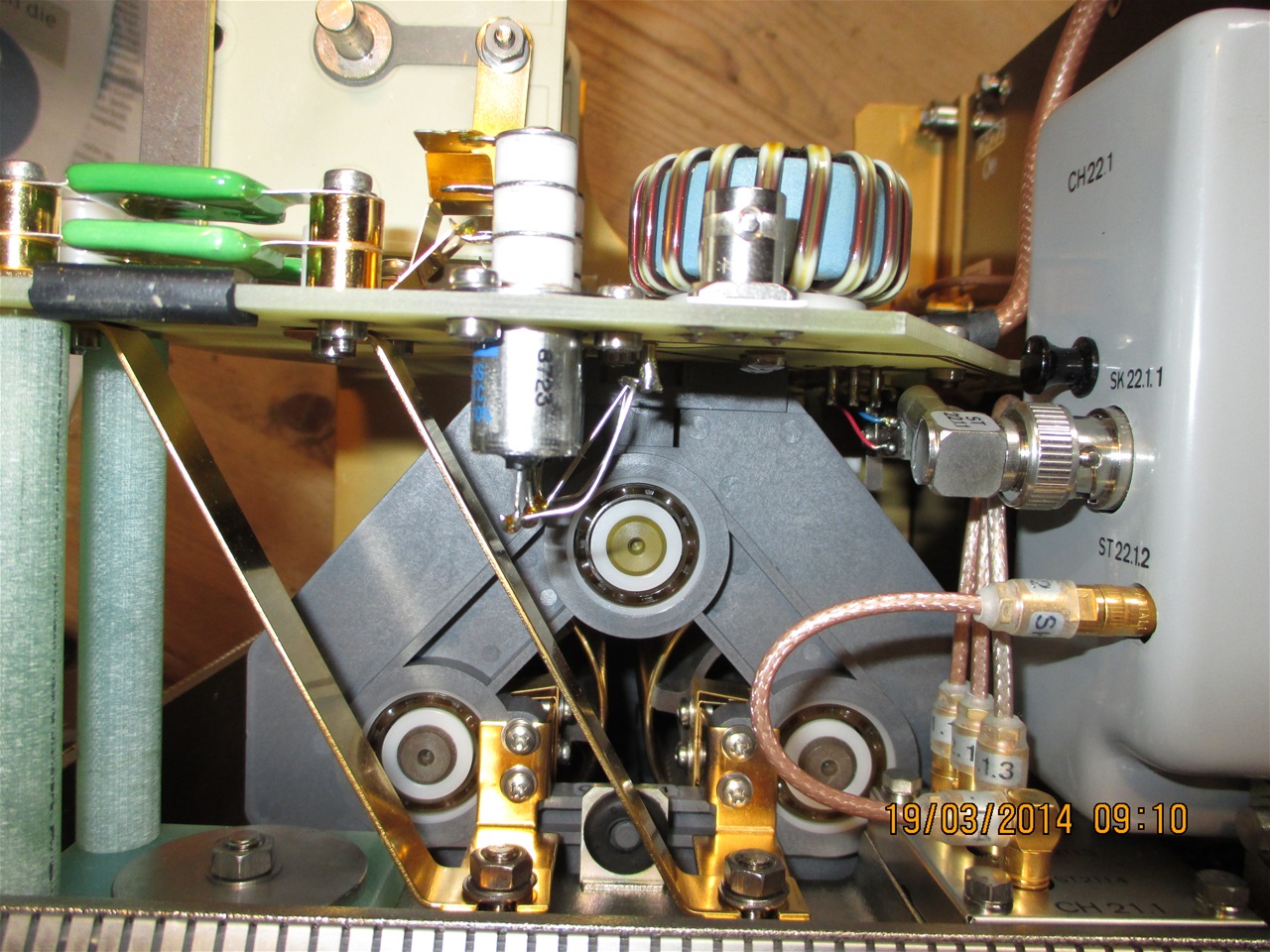

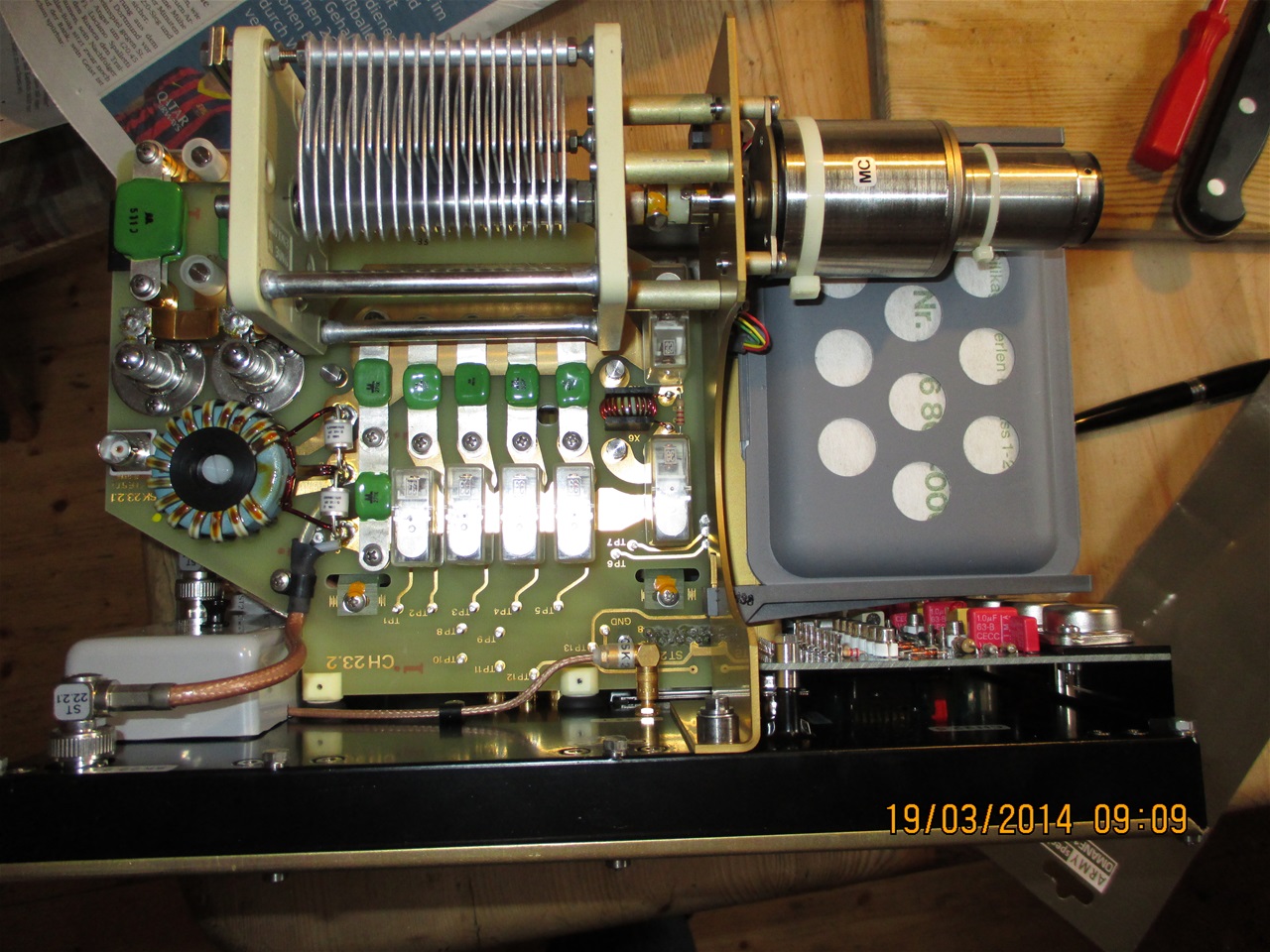

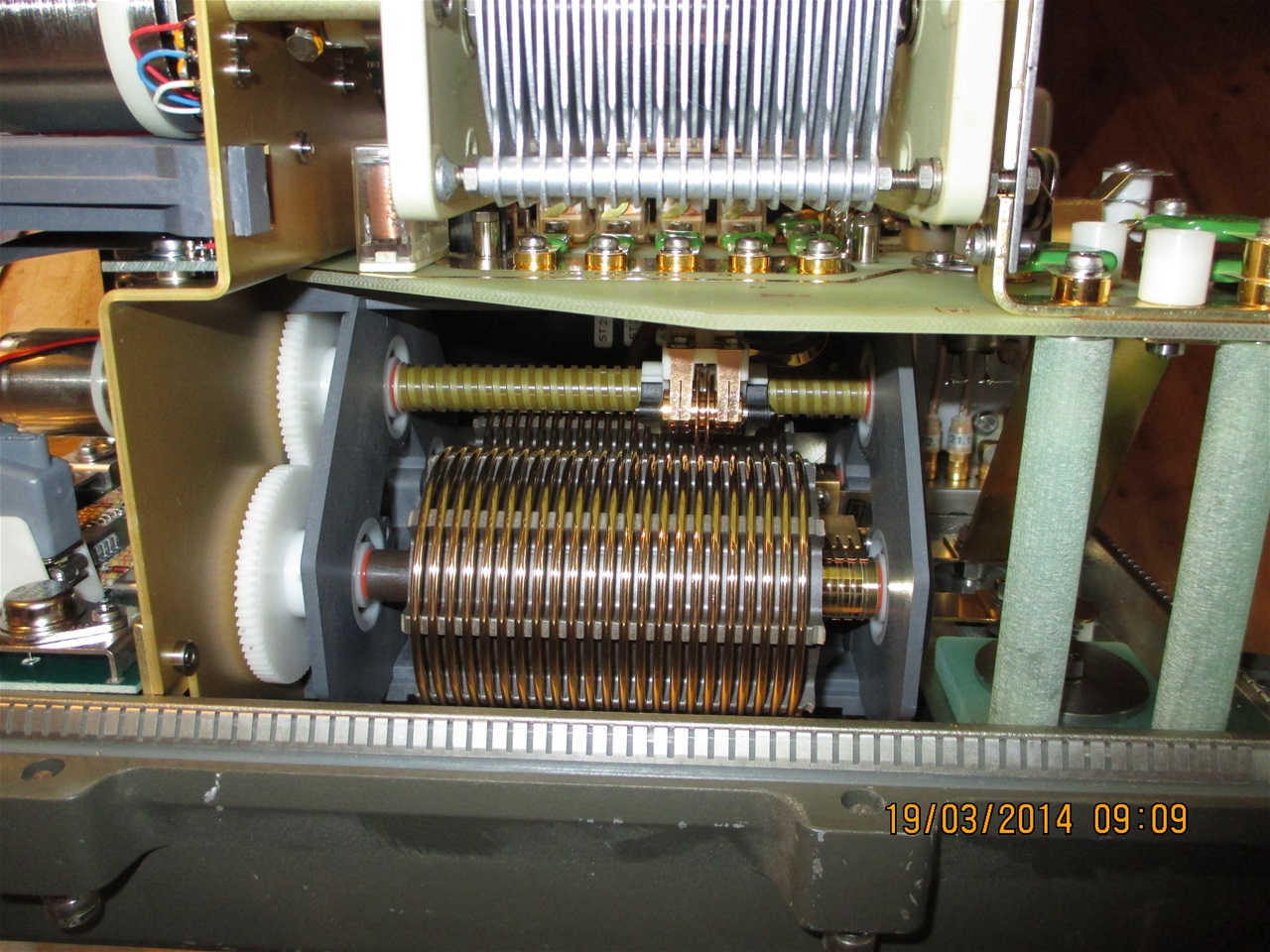

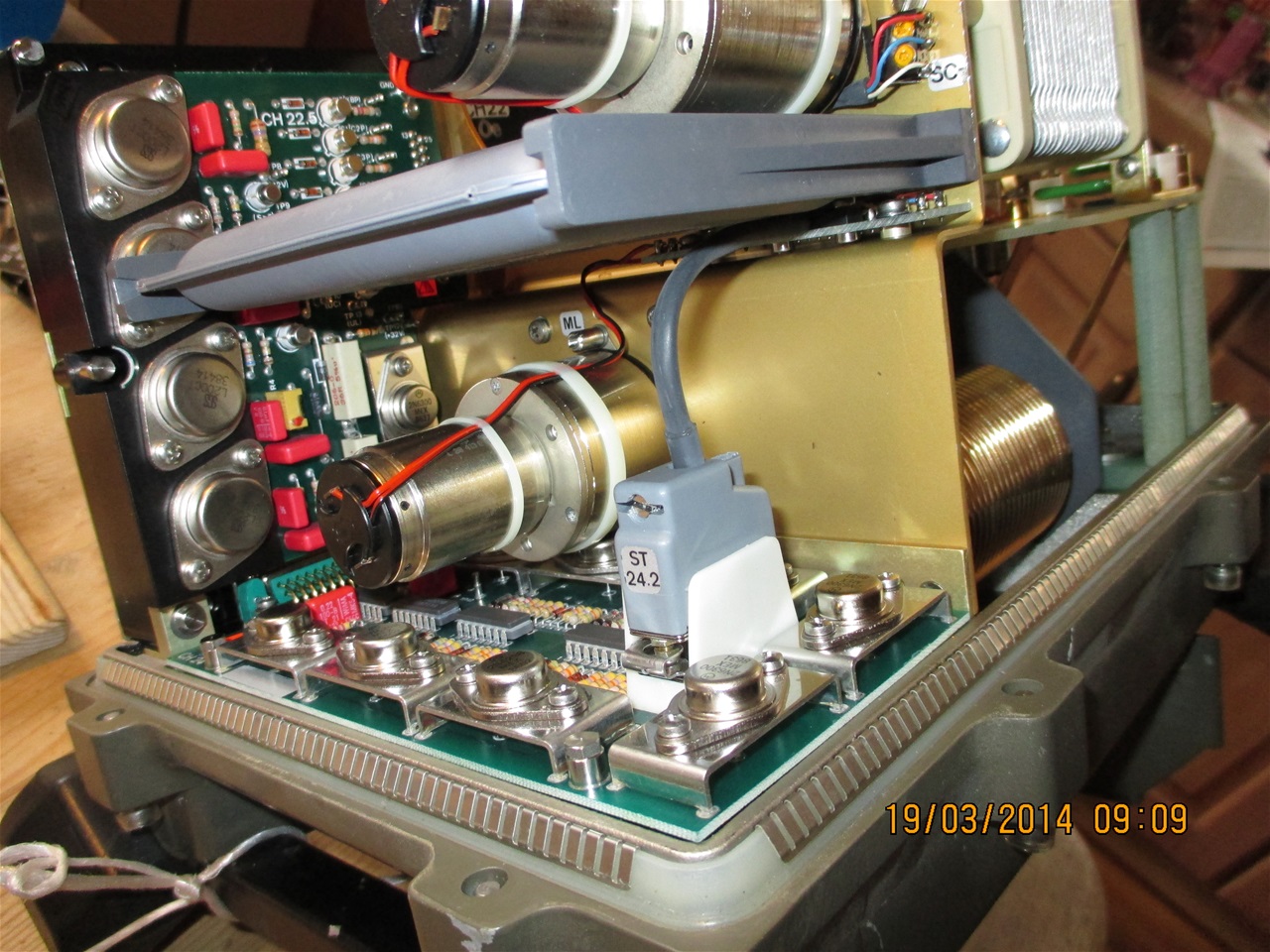

Der Antennentuner AG-430 der Schweizer Firma Zellweger wird auch bei Österreichischen Bundesheer verwendet. Frequenzbereich 2-12 MHz. Eine Augenweide, wie die folgenden Bilder vom Innenleben zeigen. Für den Funkamateuer ist allerdings zu bedenken, dass der Tuner mit einer Betriebsspannung von 36 V über die Antennenleitung versorgt wird, dass also diese 36 V am Antennenaus- bzw Eingang des heimischen TRX liegen würden. Ob der das aushält ? Die Lösung ist einfach: im Inneren den Stecker ST/SK 22.2 abziehen. Die 36 V müssen dann natürlich von außen zugeführt werden. Dafür eignet sich der Anschluss 17 beim Treiber CH 22.5. In meinem Fall ist hier der rot-weisse Draht angelötet.
Maximale Sendeleistung 400 W
Der Antennenausgang ist symmetrisch.
Ein günstiger (77.- €) Automatik-Tuner für KW mit einem uSDR-TRX
Der Tuner funktioniert einwandfrei und braucht wenig Strom

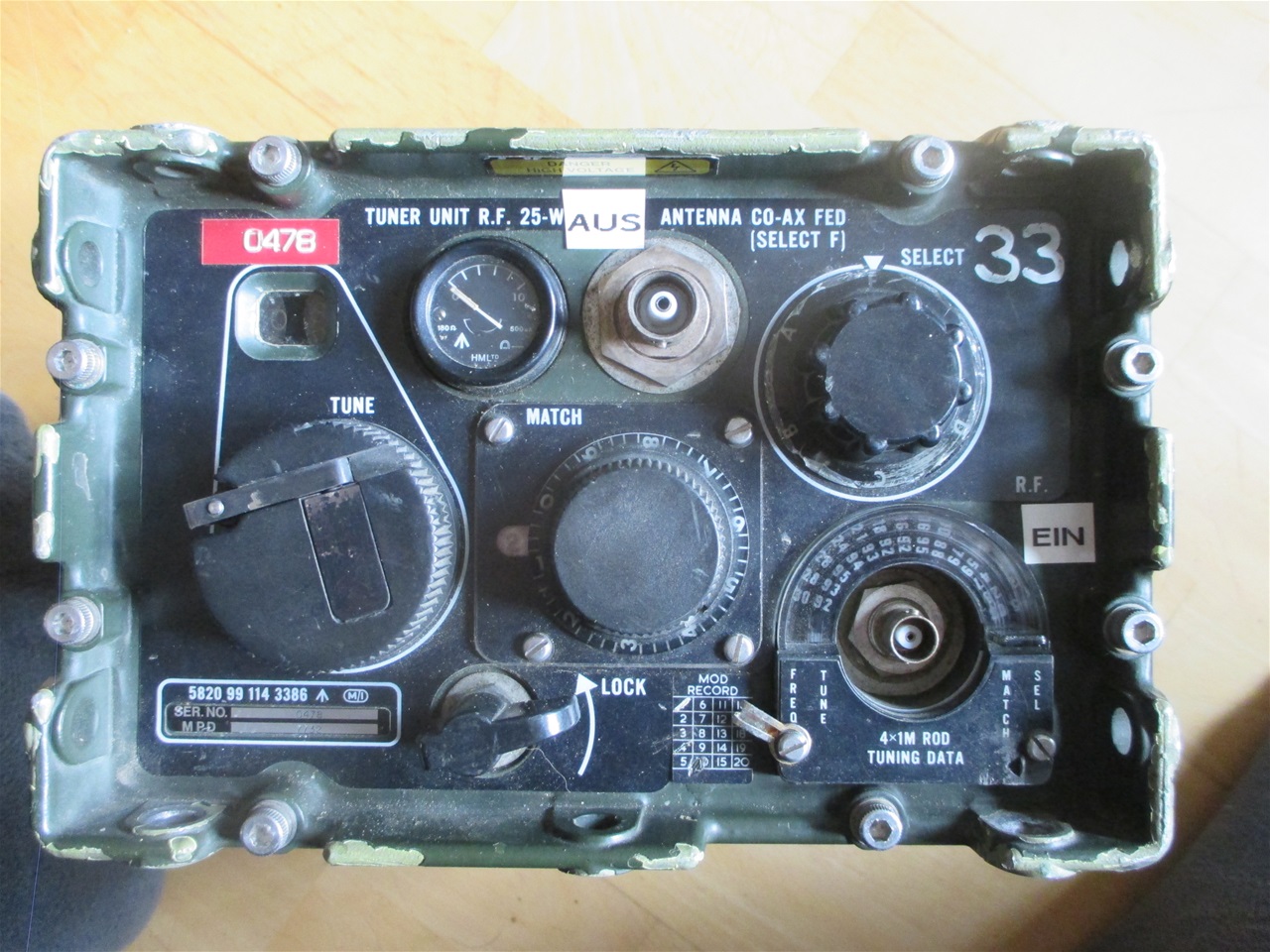

TURF 25W
Tuning Unit Radio Frequency 25 Watt Frequenzbereich 1,5 - 30 MHz

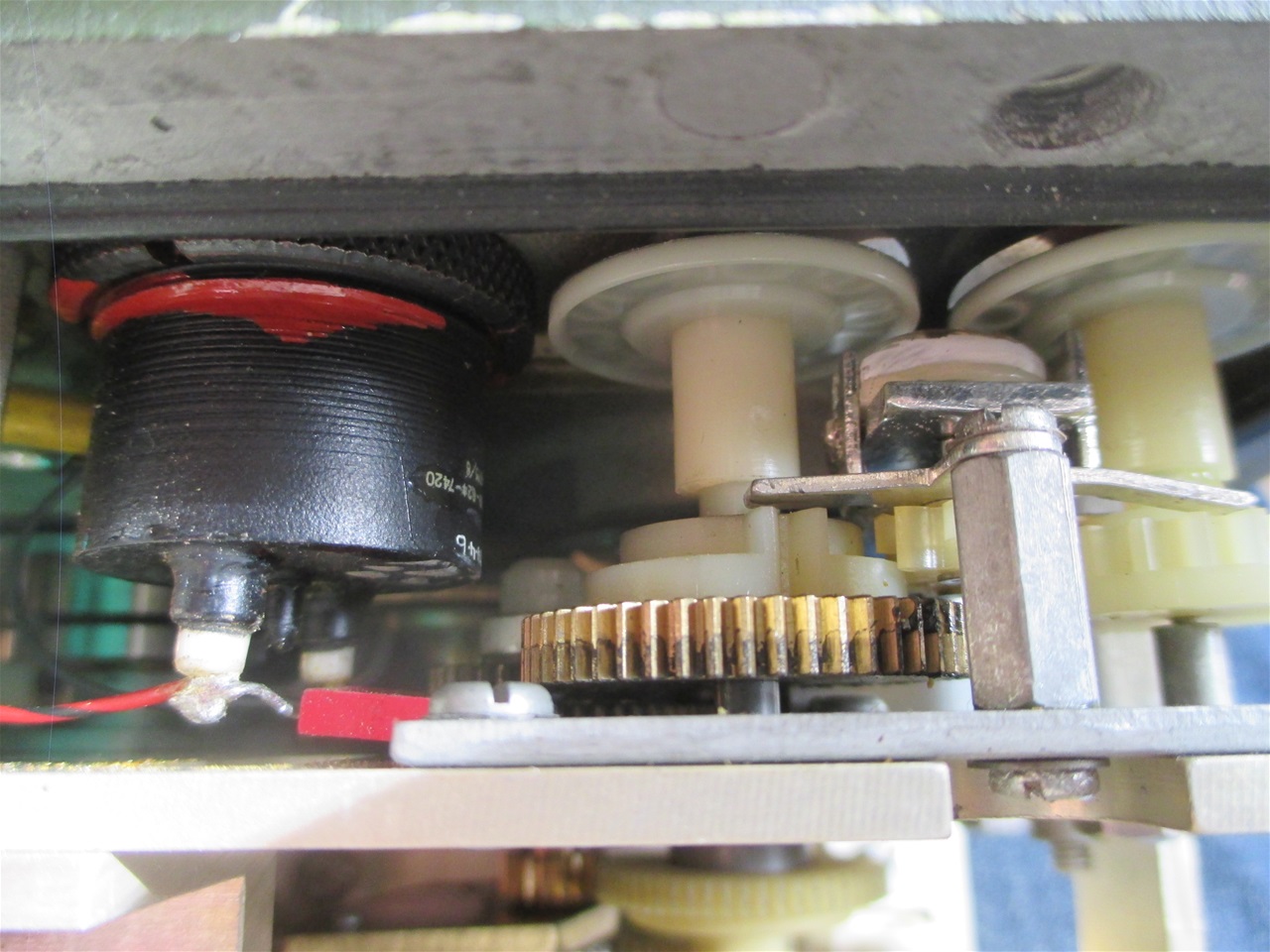

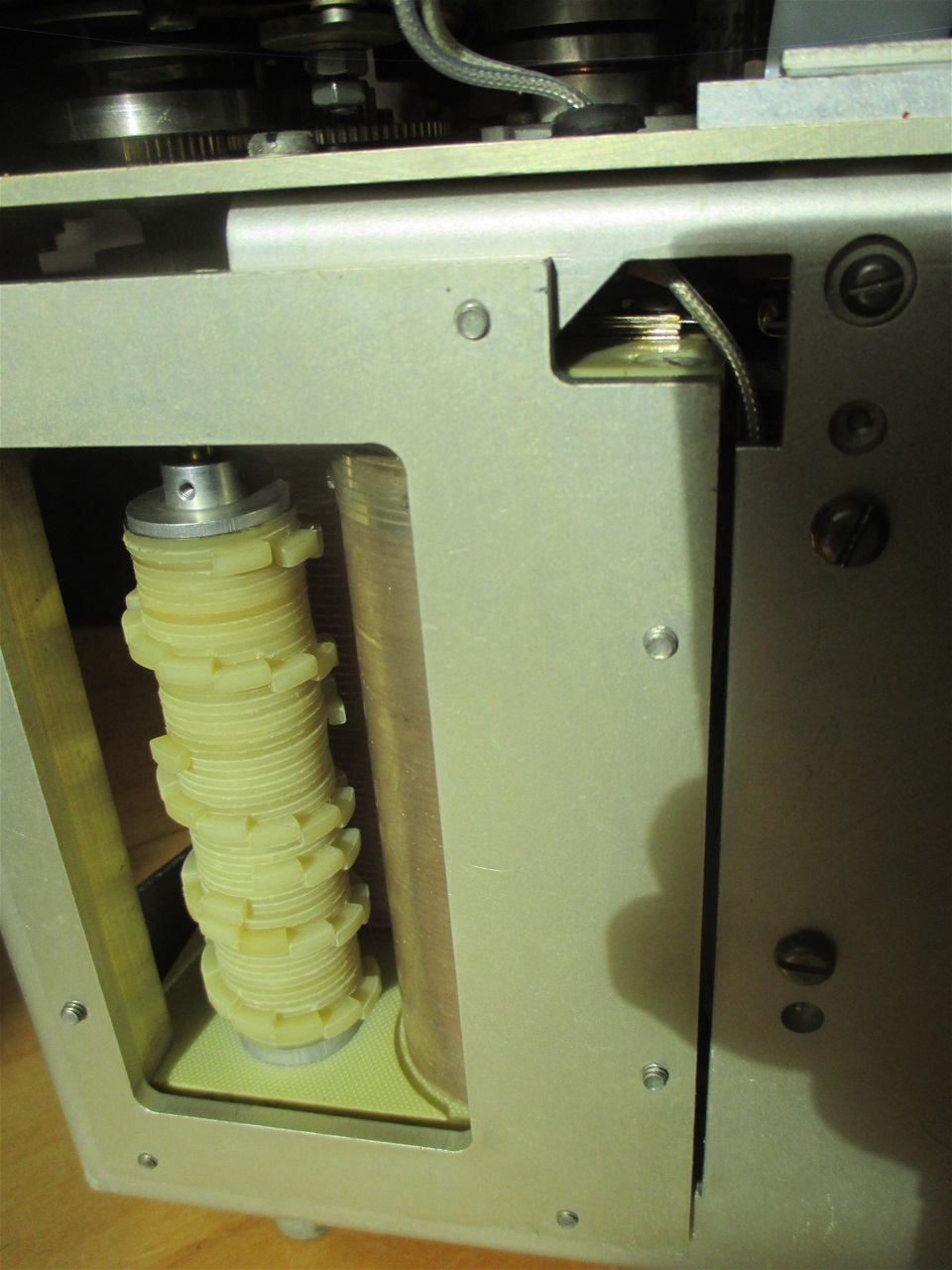

"Nockenwelle"

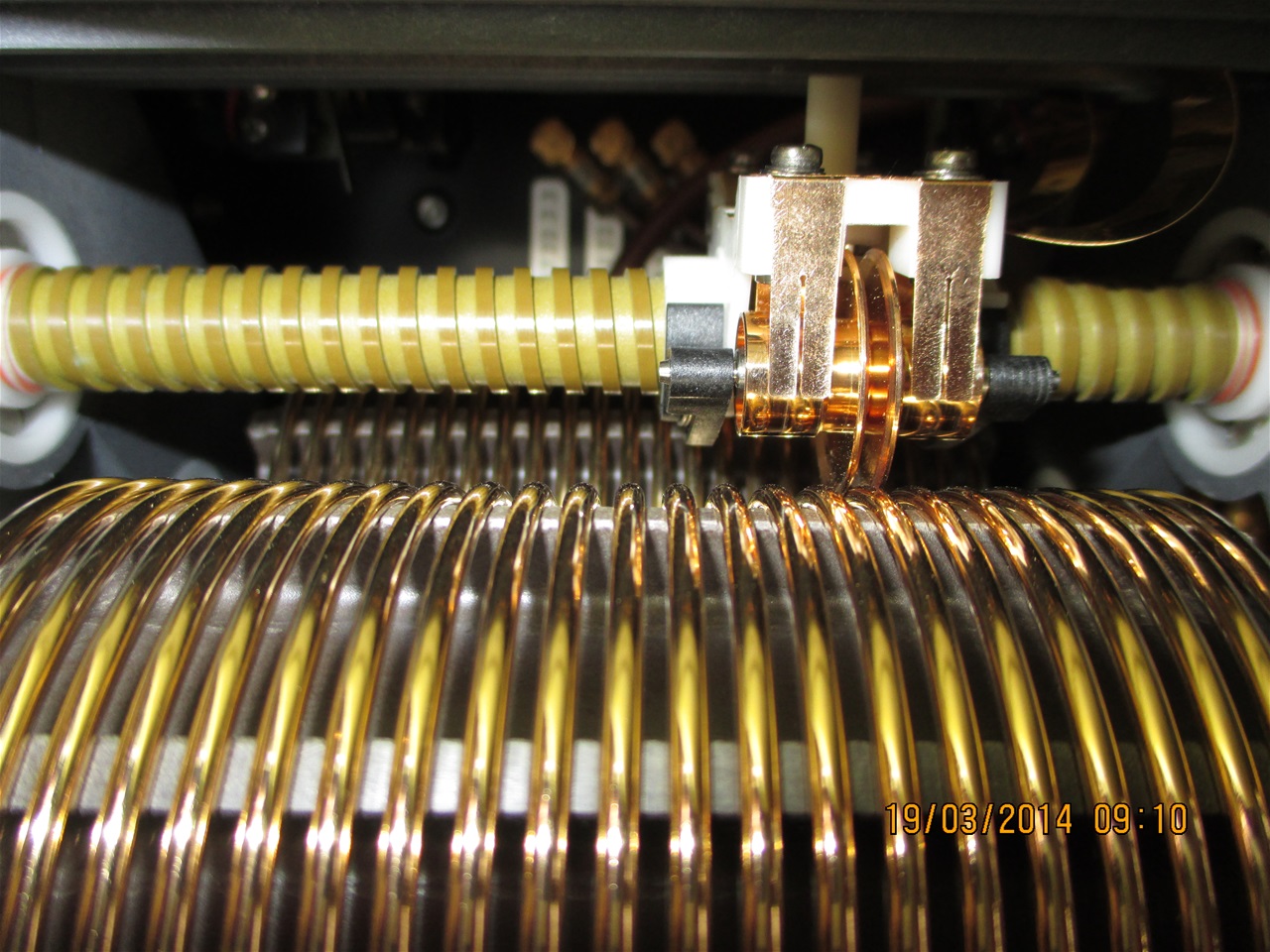

Rollspule

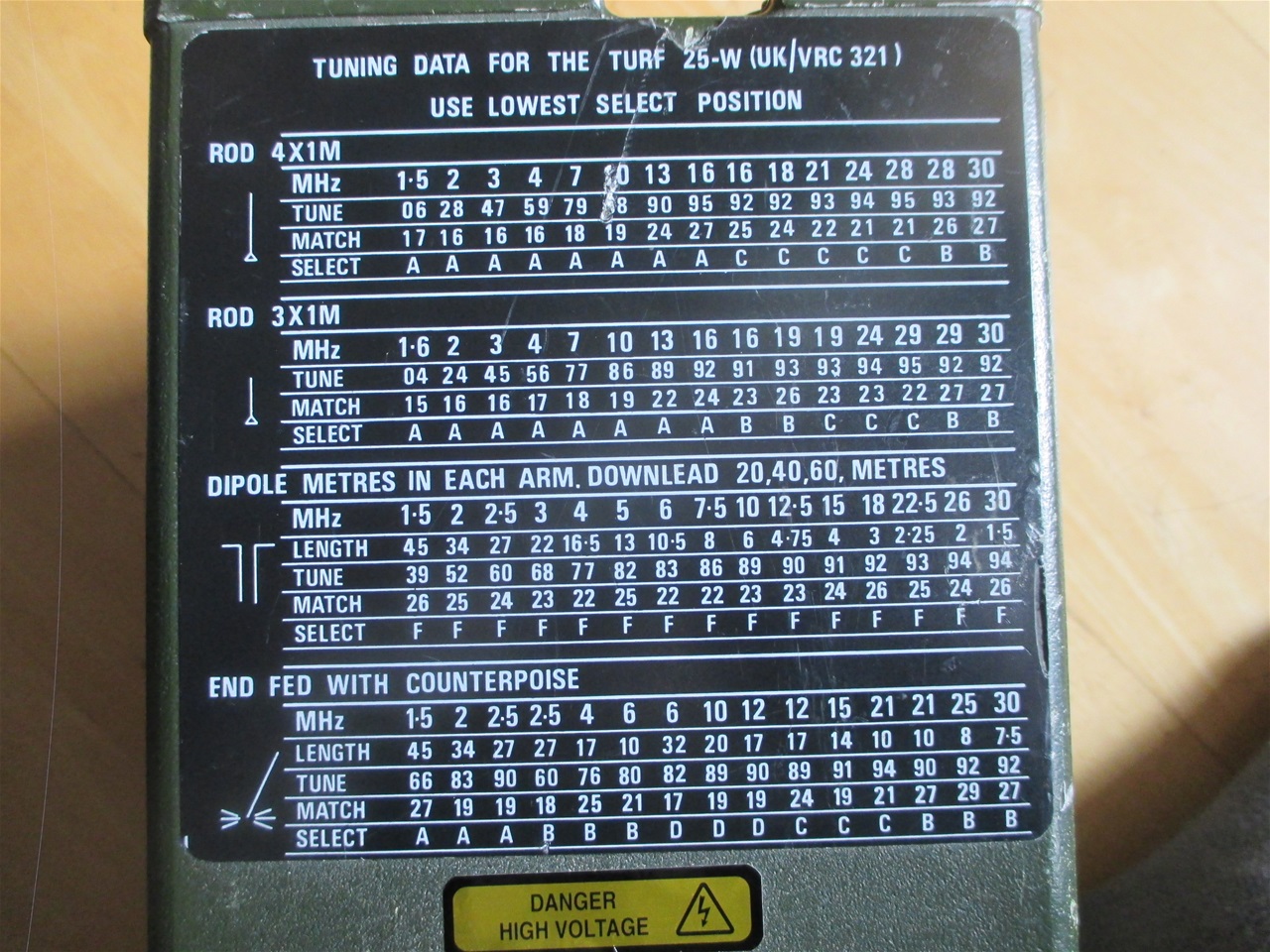

Abstimmanleitung für Stab-, Langdraht und Dipolantennen
SWR-Messungen an einer 3-Ele KW-Yagi - Cushcraft A3
Gemessen wurde mit einem MFJ -Antennenanalysator und einem Nano-Network-Analyzer. Beste SWR-Werte jeweils im unteren Bandsegment auf 20, 15 und 10m.

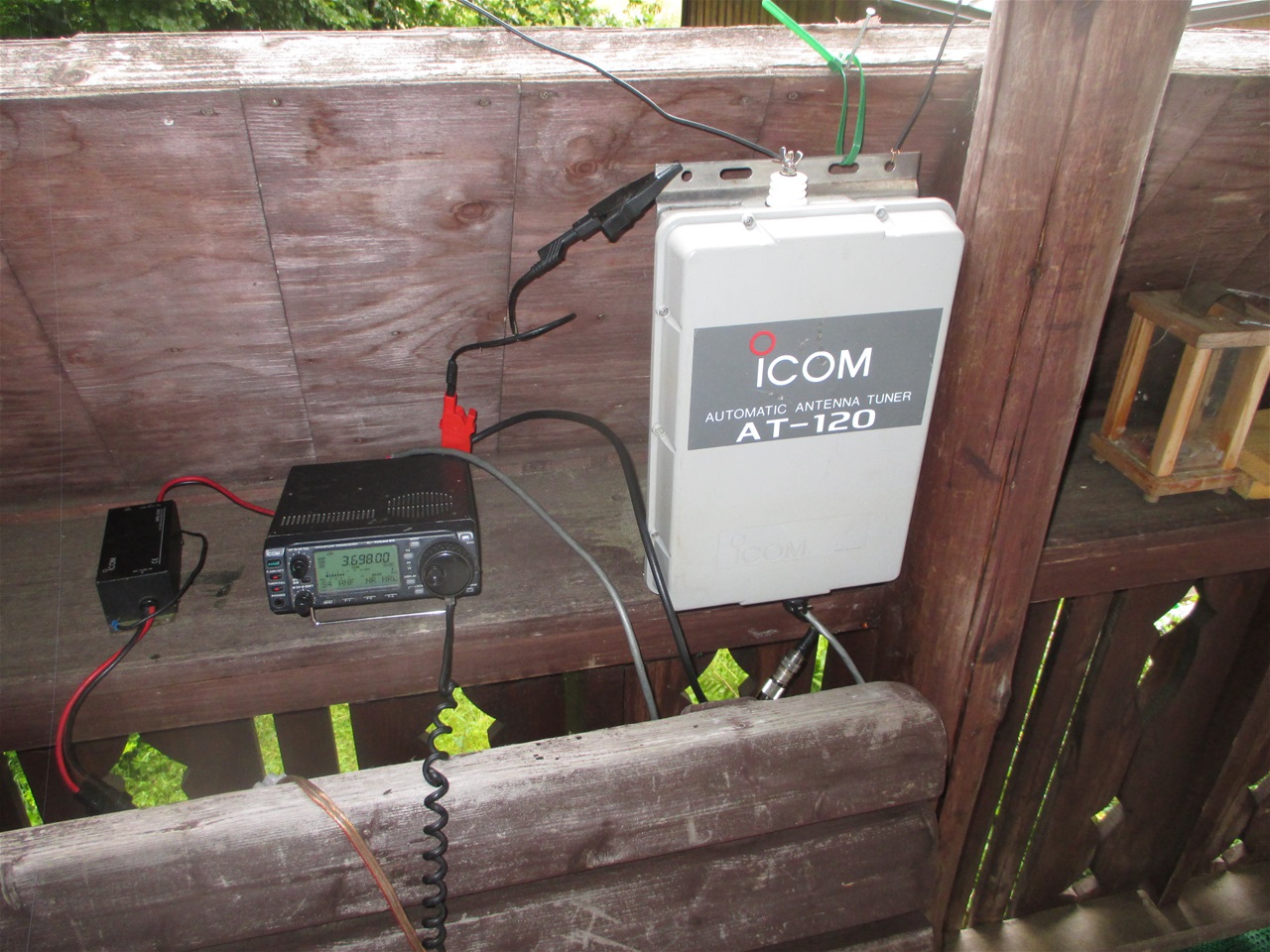

AT-120 10 m Draht wird optimal angepasst

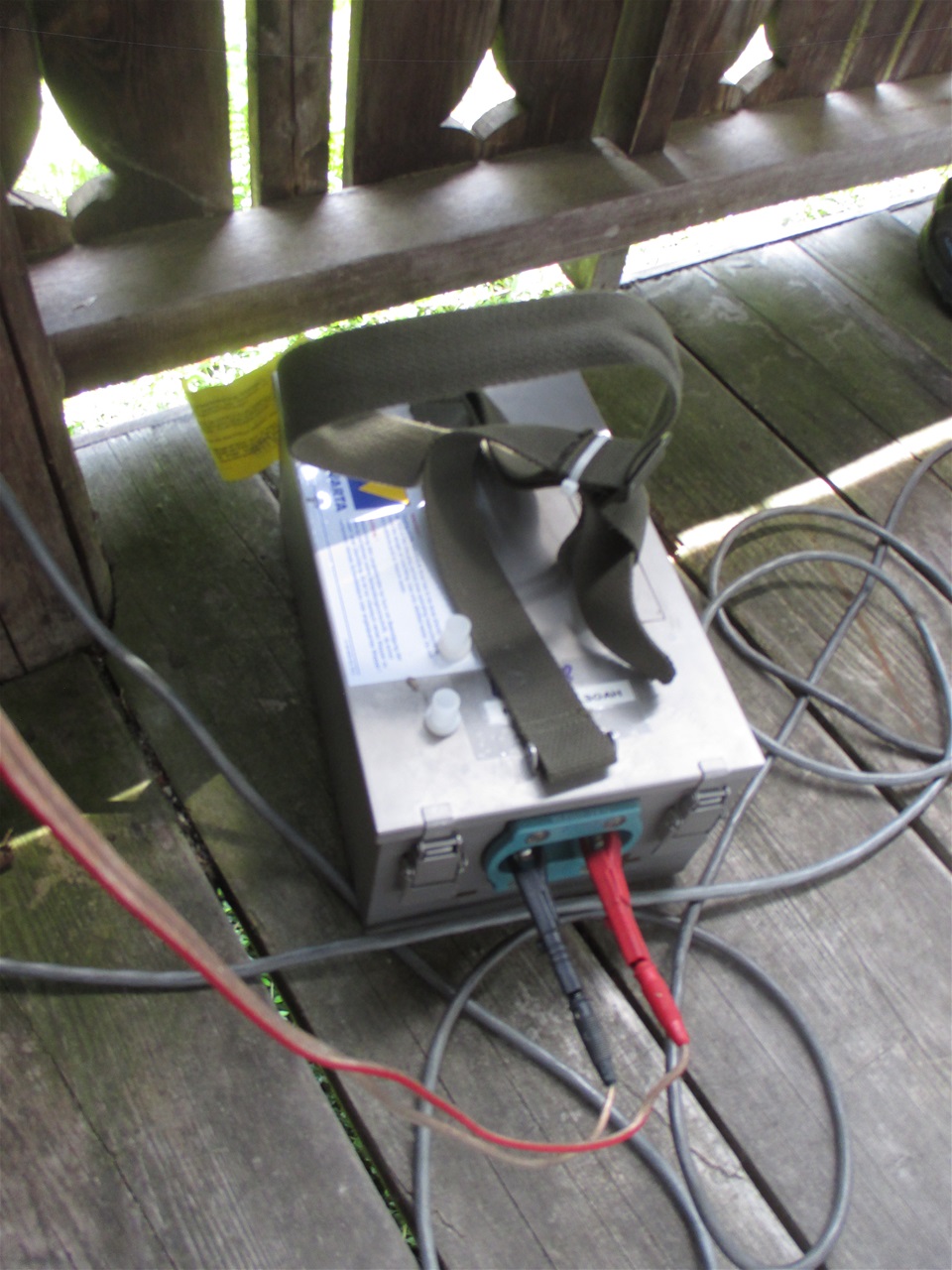

Portabel KW-Funk von der Saileralm mit ICOM IC706MkIIg

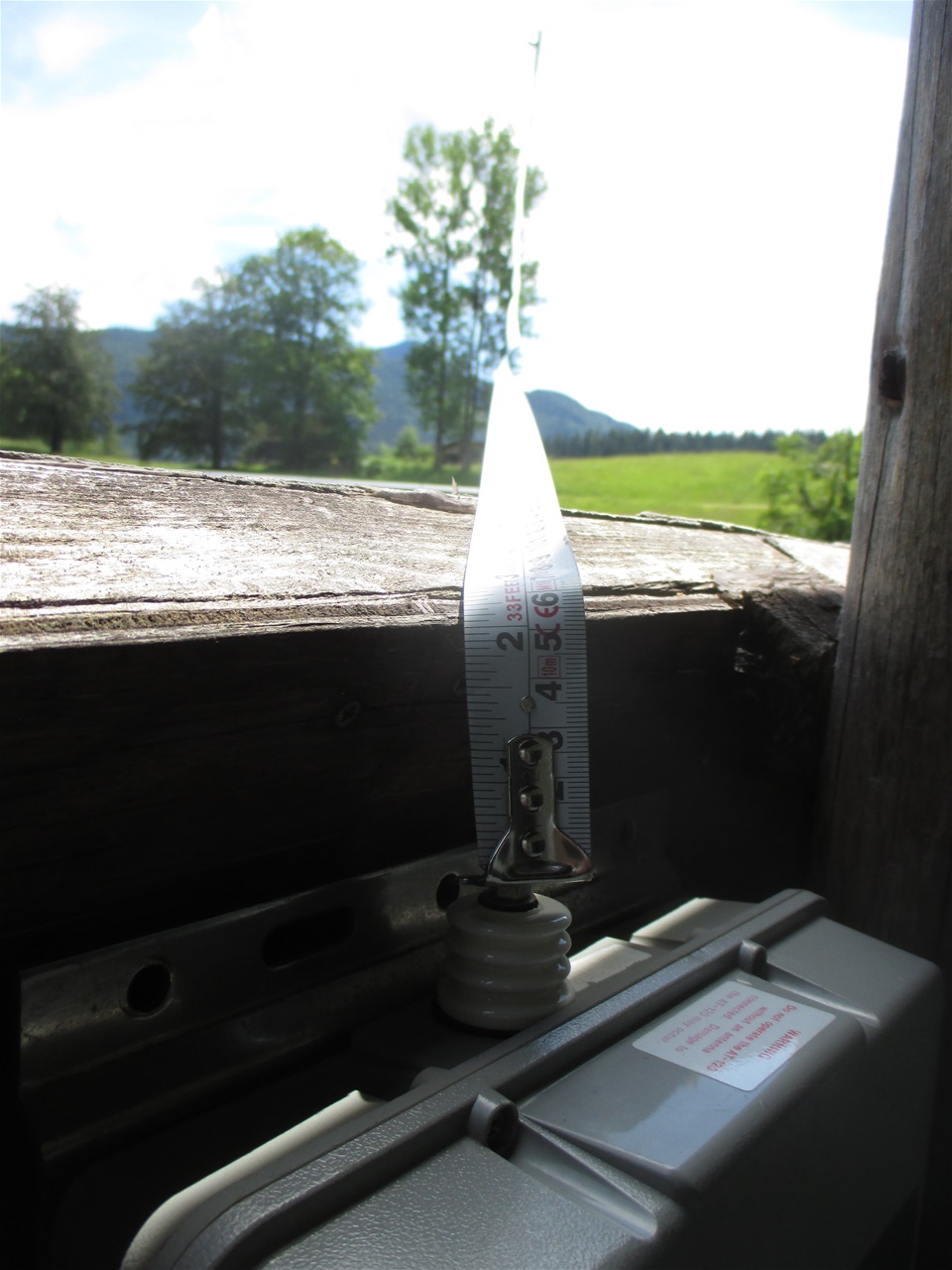

10 m Massband als Antenne
Energiequelle: 12 V, 30 Ah NiCd
Super Raporte aus ganz OE, ständig beobachtet von unseren 7-Schläfern

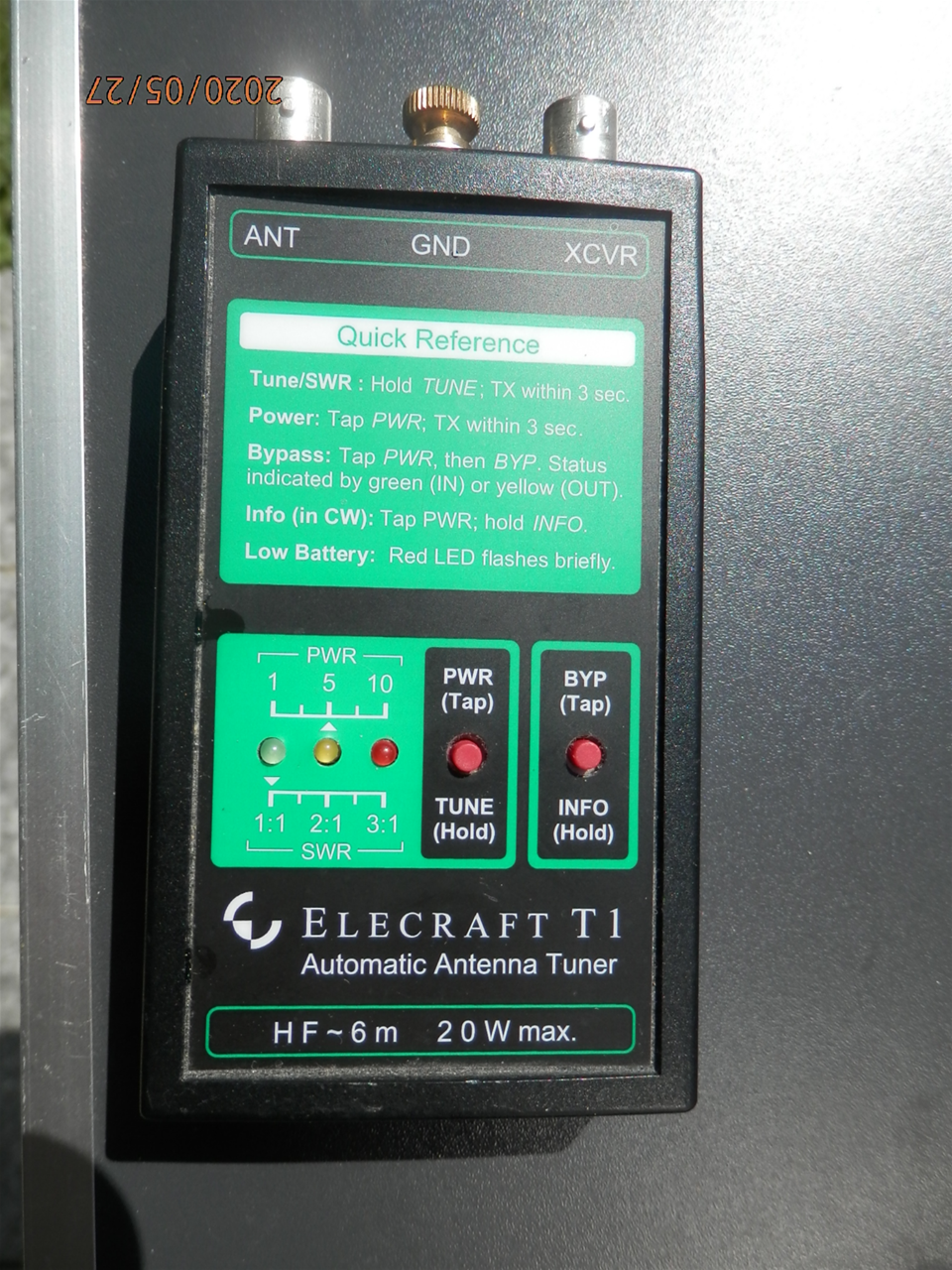

QRP (bis 20W) Automatiktuner. Stromversorgung über eingebauten 9V Block

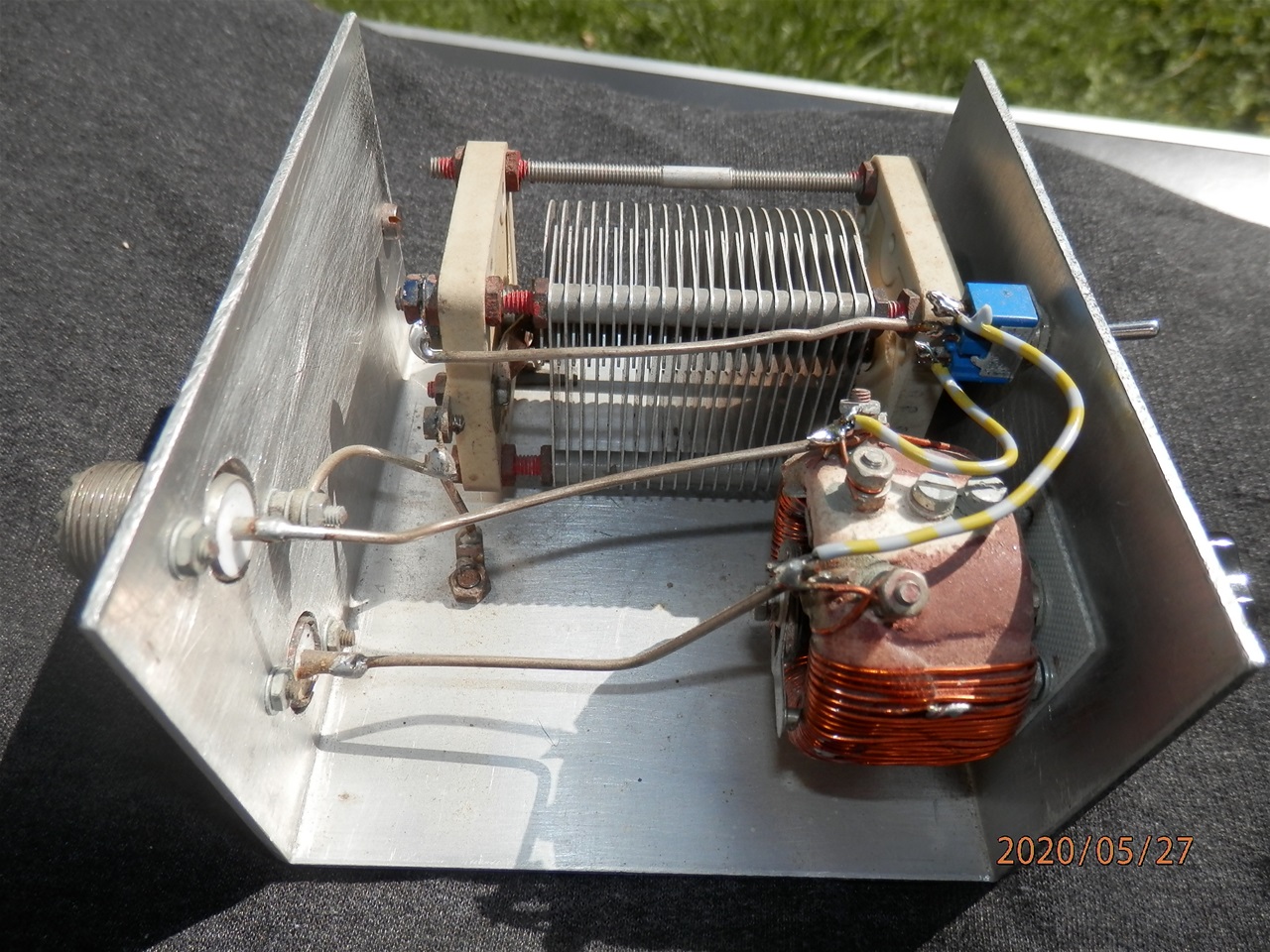

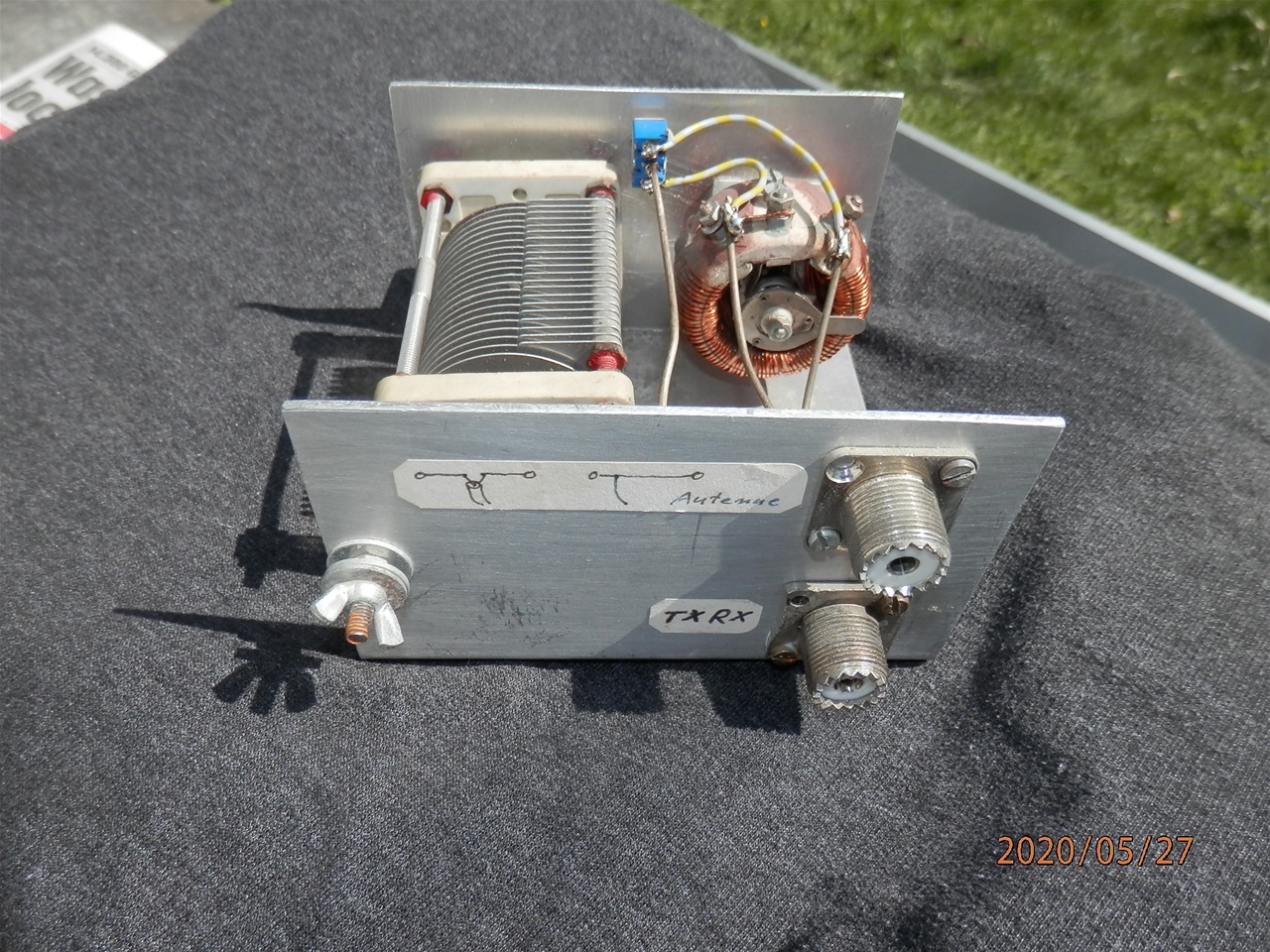

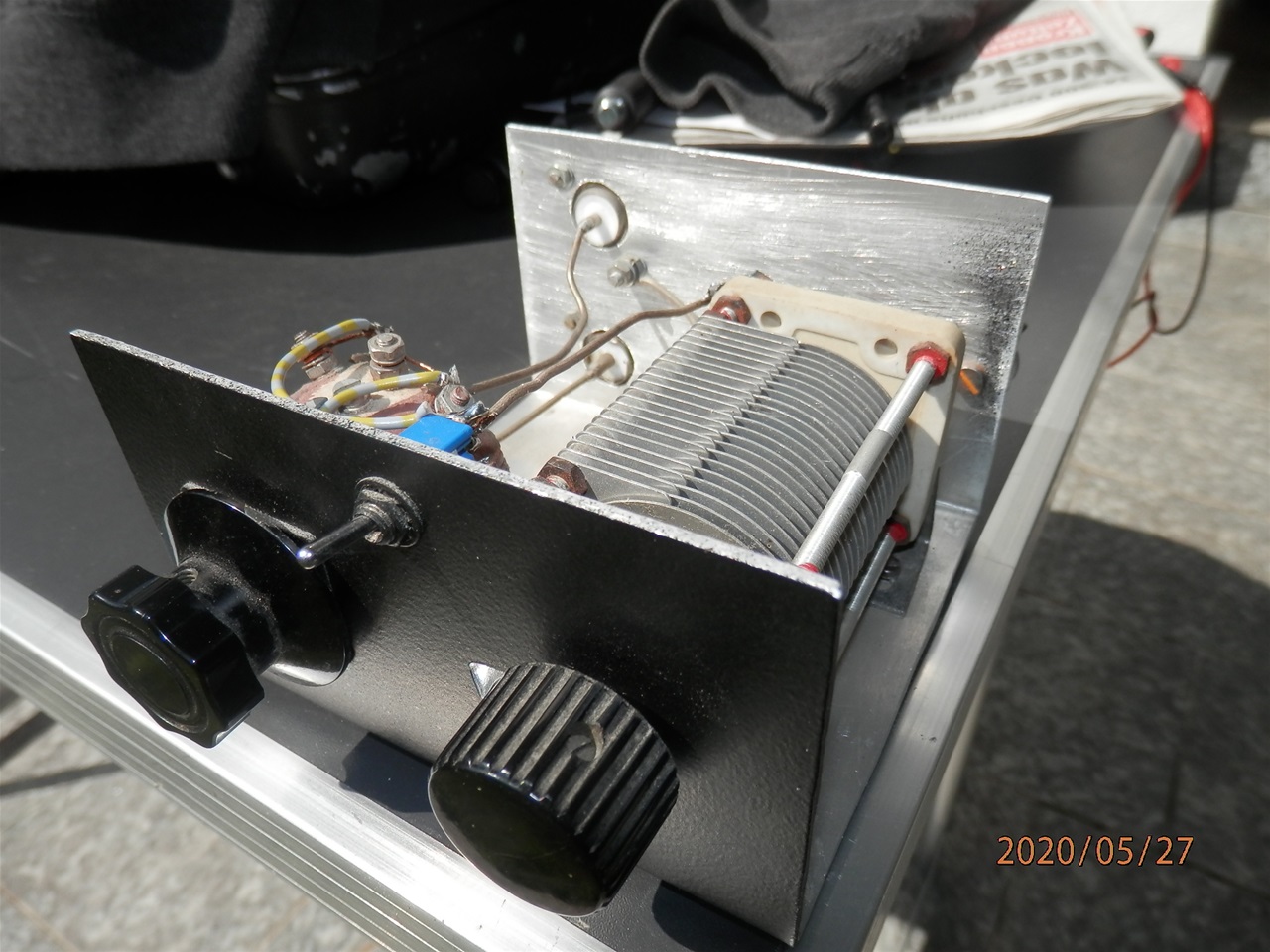

Antennentuner von DG1RS

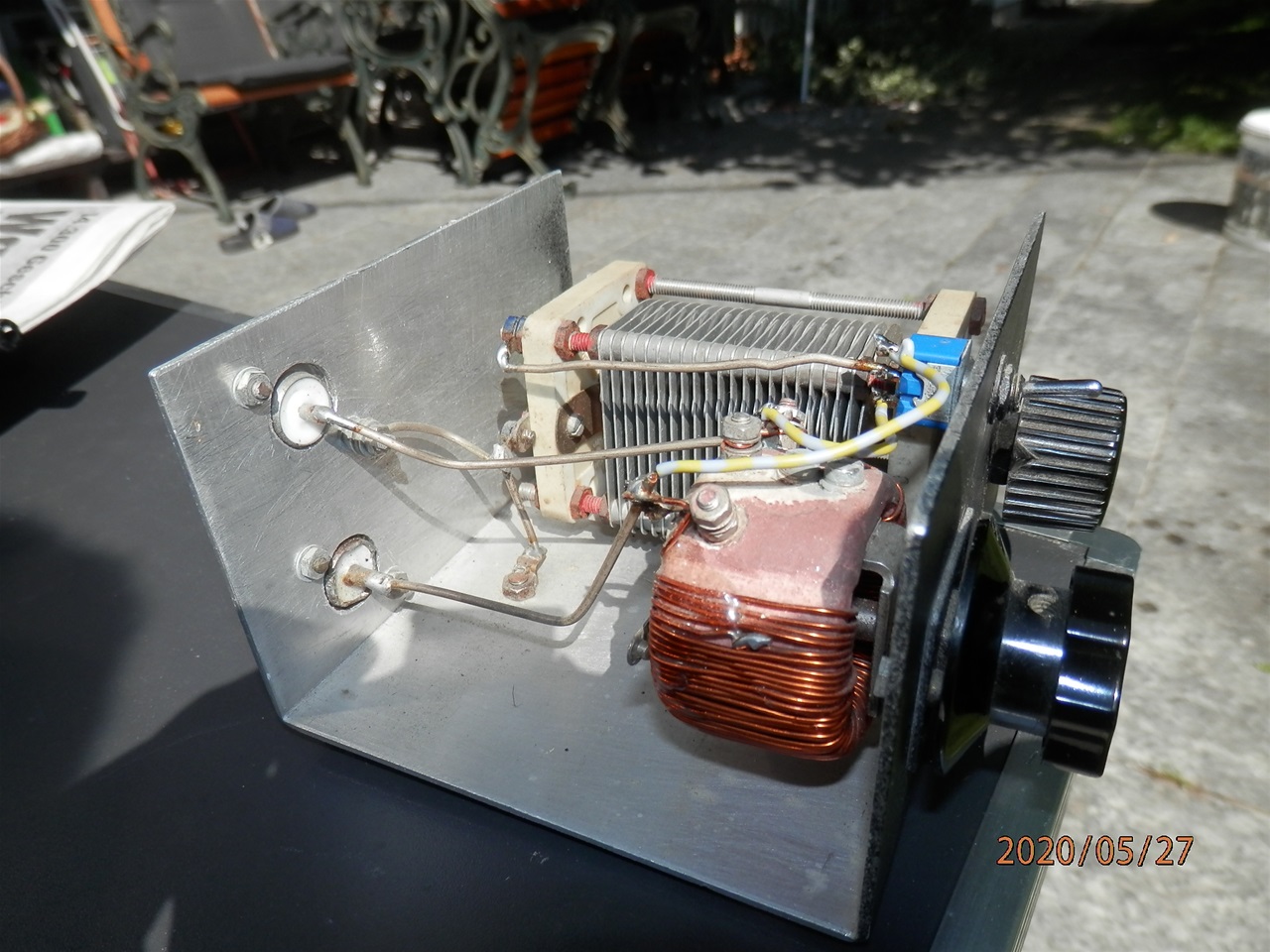

Altes Keramikpoti auf variable Induktivitätumgebaut
Anschlussbelegung

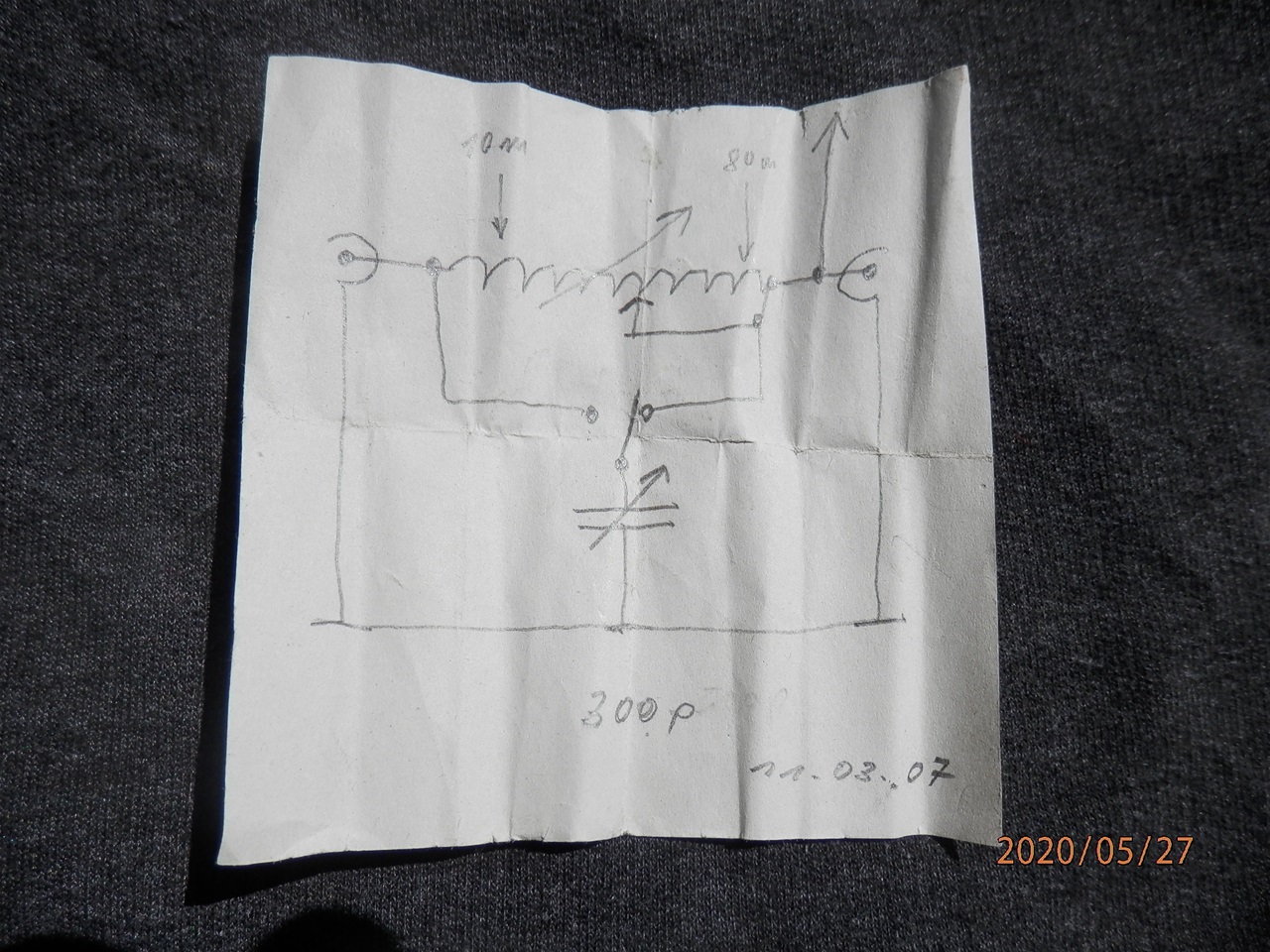

Schaltplan

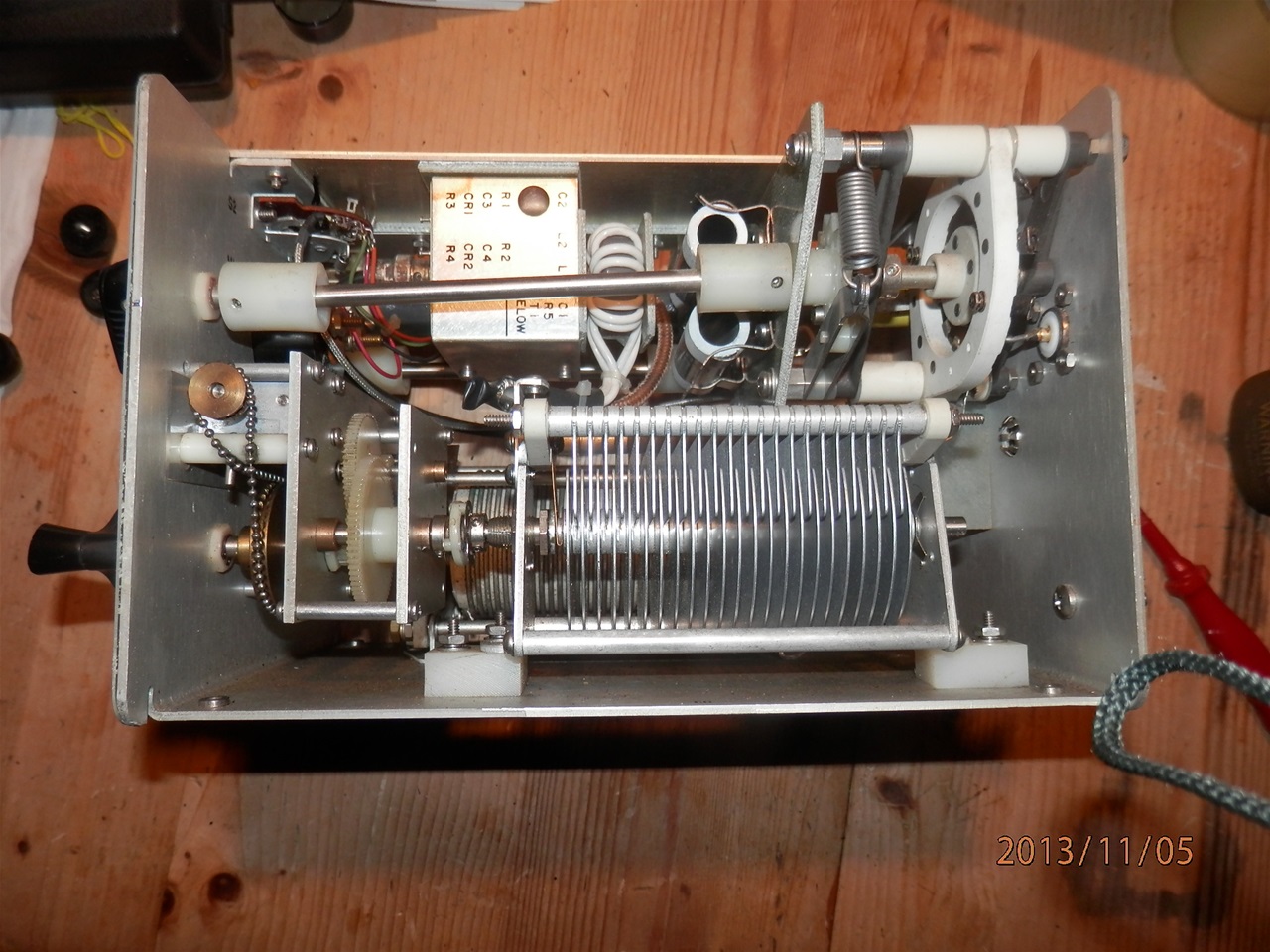

Antennentuner vom Feinsten !

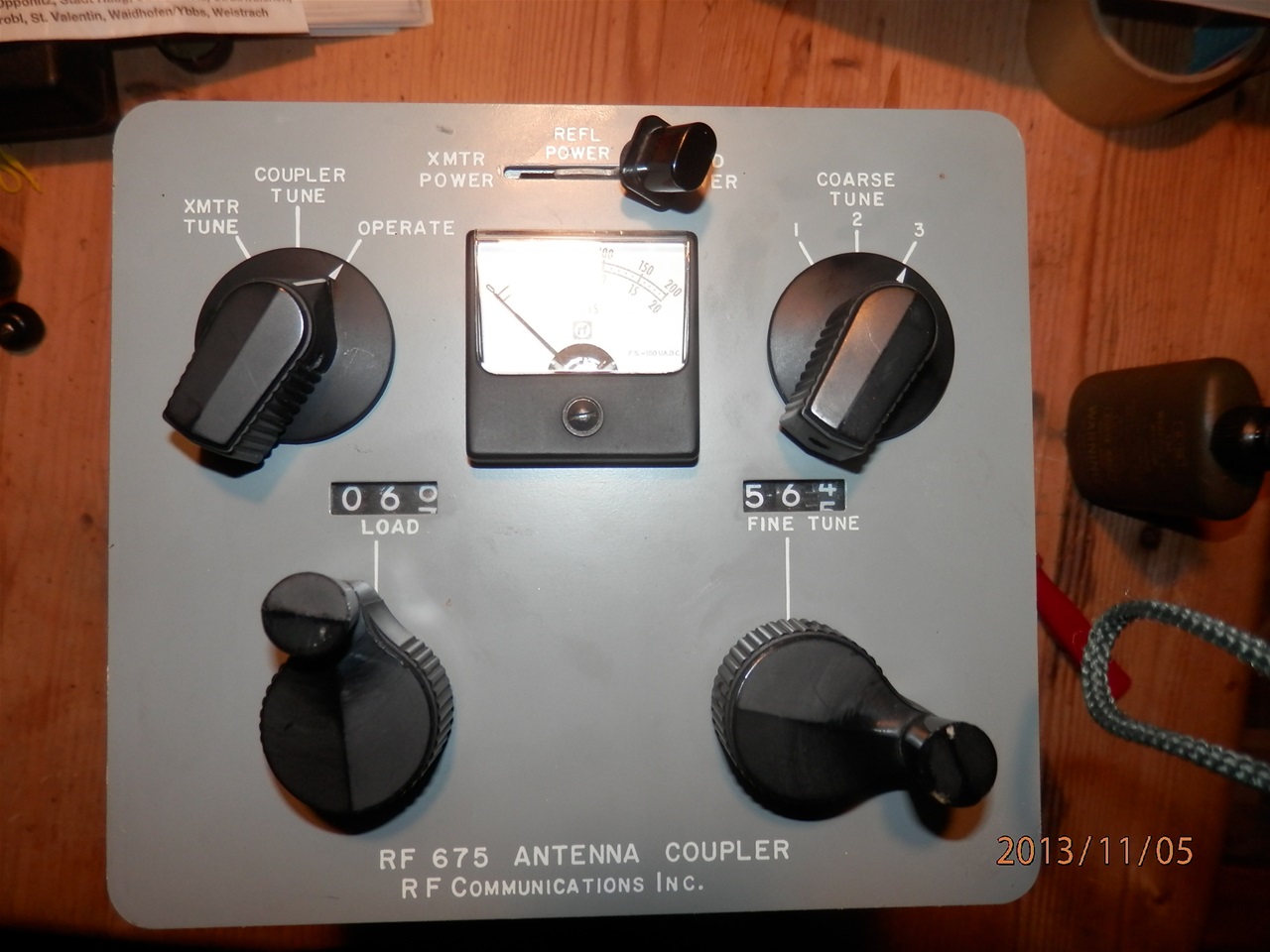

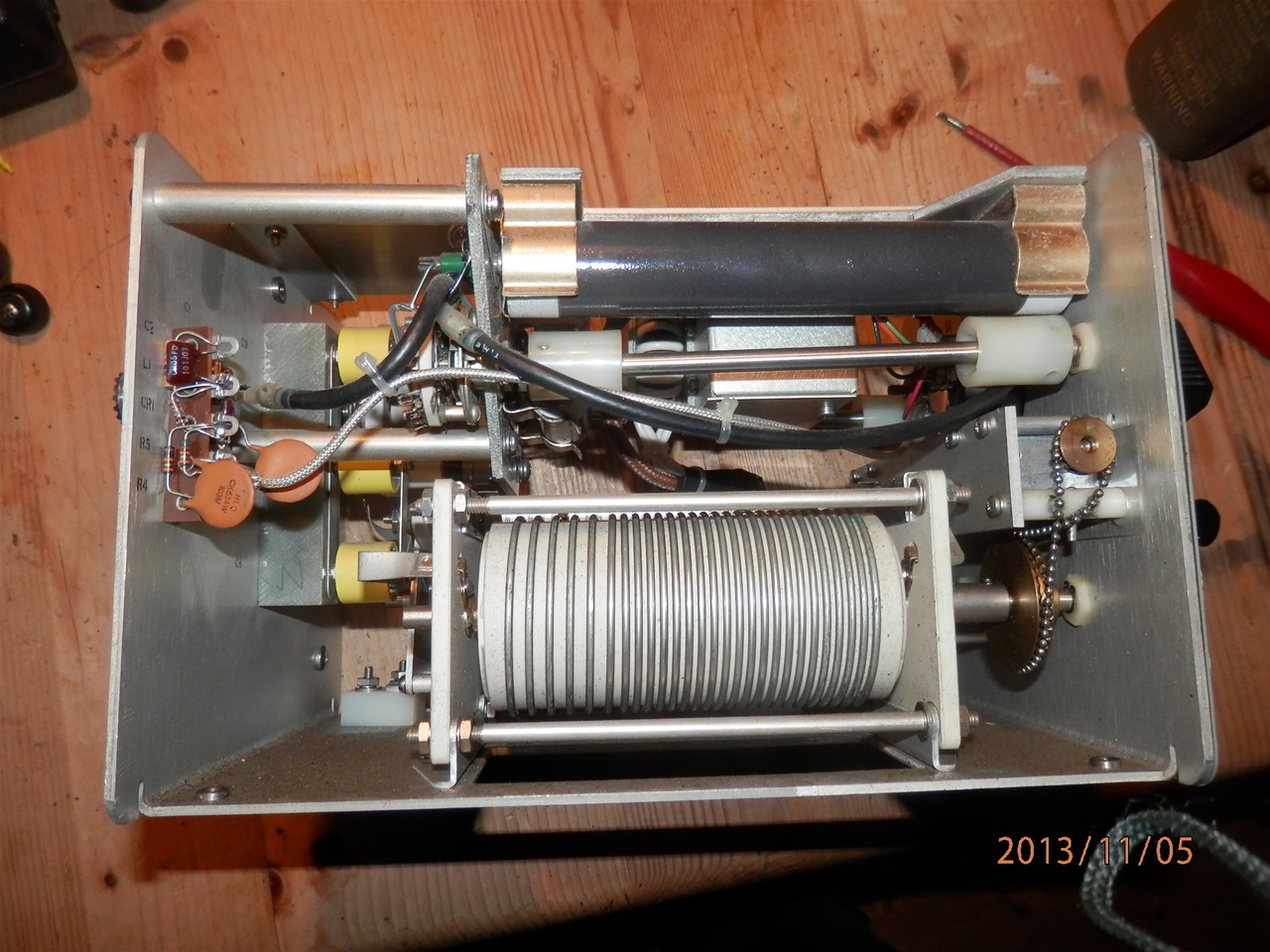

Antennentuner RF675 von RF Communications
Oben im Bild: Abschlusswiderstand 52 Ohm, 200 Watt
